dtu接入配置

四象物联云平台支持任意dtu设备厂商的dtu设备，列出的品牌如：四象物联DTU、拓普瑞DTU、有人云DTU、四信DTU、宏电DTU、佰马DTU、塔石DTU、繁易FBOX等厂商设备;其它未列出的DTU厂商也支持。

技术原理：

将dtu以”rtu转tcp透传“的方式将数据通过 以太网口/4g/wifi 转发到部署有“四象软网关”程序的服务器上面；”四象软网关“会自动轮询采集已接入的dtu的设备的实时数据封装成物联型推送到 四象云平台数据处理中心；”四象软网关“监听云平台下发的指令，执行相应的控制功能。

准备需要：

1.将支持modbus协议的传感器/设备/plc 以rs485通讯方式接到dtu的a/b两端,如果接入的是plc并且支持modbus-tcp协议，那么可以直接将plc接在网口的交换机上面即可；

2.进入四象云平台web管理系统，先判断 需要创建的设备 归属的产品是否存在，如果不存在不需要先创建一个产品，设置好该产品的物模型信息；再创建一个设备，归属产品选择刚才创建的产品名称;

3.进入dtu设置界面，将通信方式改成"rtu"相关字样，通信服务器地址和端口 选择 四象软网关的服务器地址，如下示例：

三个必要项： 模块工作方式：tcp client 目标ip:1.15.75.22 远程端口：7058

云平台设置：

1.创建一个子设备之前，先看看产品是否存在，如果产品不存在，则先需要先创建产品，产品的节点类型必须要“网关子设备”，产品创建成功之后，再去创建产品。

2.创建一个设备，输入以下项

通过dtu接入的设备必填项：

协议类型：dtu-modbus-rtu

设备编码：即在dtu中设置的编码，后面加后缀@,如果一个dtu接入了多个设备，那么设备编码后面加@1,@2,@3以此类推，如果只有一个设备，可以不加@后缀。

节点类型：子设备

网关列表：选择默认的”软网关1“或者”通信层1“

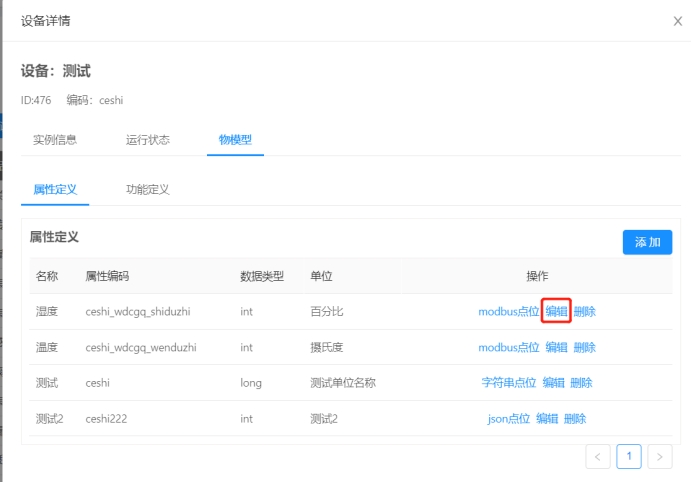

设置设备的属性点位信息

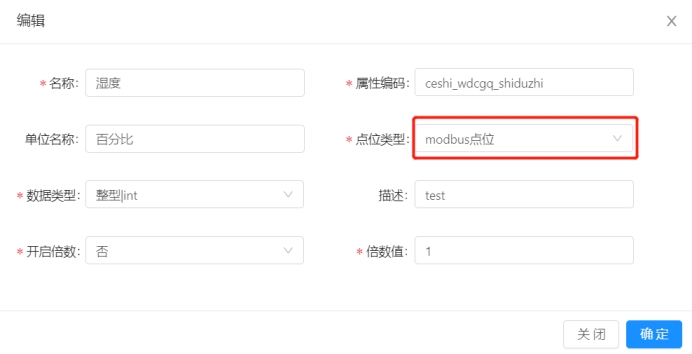

点击“修改”，将属性的“点位类型”修改成“modbus点位”

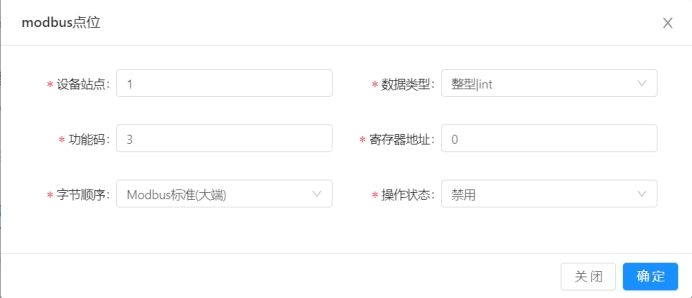

再点击“属页列表”页面的“modbus点位”功能

必要参数：

设备站点：即接入的传感器或设备的从站号，默认为1

数据类型：为寄存器的数据类型，不一定要与物模型中属性的数据类型一致，举例：温度传感器的实际寄存器类型为整型，但是物模型中的类型为float型，那么会涉到结果换算，设置倍数即可;

功能码：为寄存器的实际功能码

寄存器地址：依实际点位填写

字节顺序：默认为modbus大端

操作状态：禁用则不会同步下发

设备创建好之后，云平台会将设备配置信息下发到指定的软网关，将在一分钟生效！

DTU设置

以下的设置以”有人云DTU“为例

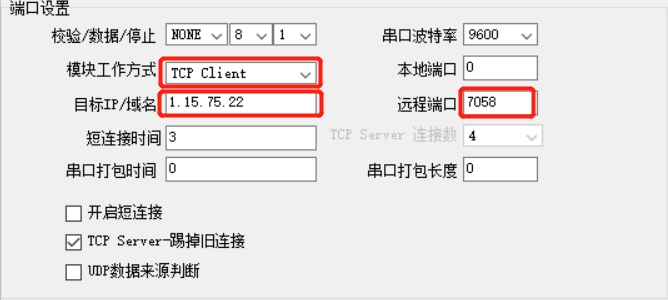

端口设置三个必要项：

模块工作方式：tcp client

目标ip:1.15.75.22

远程端口：7058

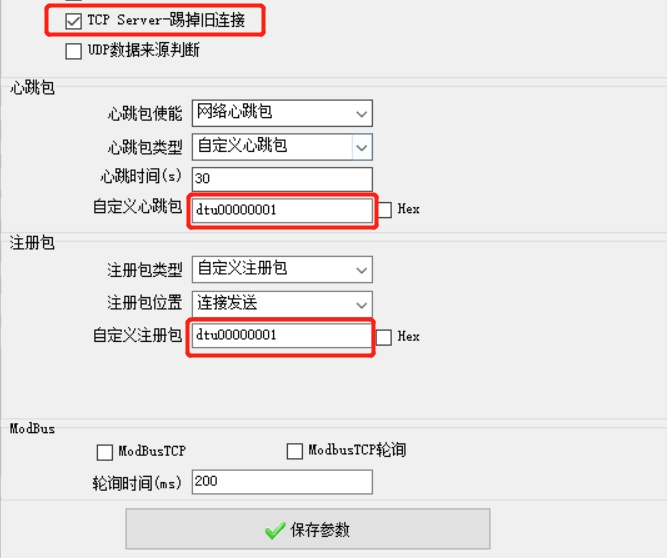

必要参数：

自定义心跳包：即云平台绑定的设备编码

自定义注册包：即心跳包的内容必须一致

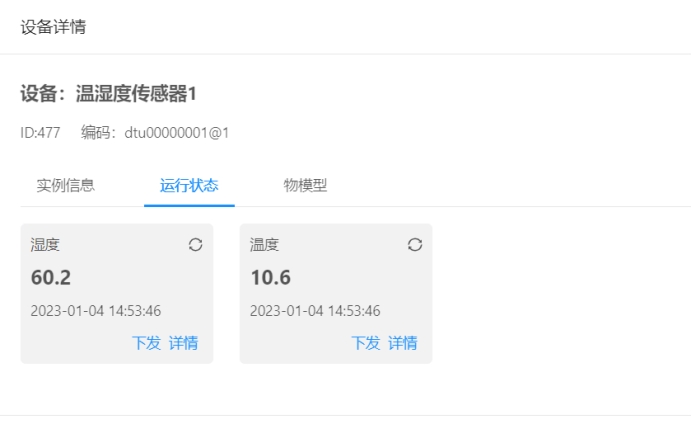

接入成功后可以正常查看到设备的实时数据
