技术架构

四象物联云平台 由 四象物联云平台web管理系统(sxcloud)、数据处理系统(process)、软网关(scada) 三部分组成；web管理系统提供用户数据管理页面；数据处理系统负责所有数据的接入、推送、存储处理；软网关可以分布式集群布署，从云平台加载设备配置，实现轮询采集数据、清洗数据、封装成物模型推送到云平台数据处理中心、接收云端下发指令控制设备。

四象物联云平台 是一款由Java语言开发的高性能工业物联网云平台，可以跨平台部署在Windows/Linux等任意版本的操作系统中，使用ElasticSearch索引库存储海量设备历史数据，使用Netty网络框架自主开发的高性能Mqtt服务器中转实时消息，使用Kafka中间件缓存来自Mqtt服务器推送的设备数据实现高并发高可用的负载均衡能力。

项目组成：

sxcloud：四象物联云平台web管理系统后端

process：四象物联云平台数据处理系统

scada：四象软网关的数据处理系统（注：”四象工业网关“硬件自带”四象SCADA“系统）

数据存储：

系统配置数据存储在mysql数据库，业务数据存储在elastichsearch索引库中，实时数据存储在redis缓存中,消息体经过mqtt服务端推入kafka缓存中。

## 云平台后端技术架构
- 基础框架：Spring Boot 2.3.5.RELEASE
- 持久层框架：Mybatis-plus 3.4.1
- 安全框架：Apache Shiro 1.7.0，Jwt 3.11.0
- 数据库连接池：阿里巴巴Druid 1.1.22
- 缓存框架：redis
- 日志打印：logback
- 网络框架：netty
- 其他：fastjson，poi，Swagger-ui，quartz, lombok（简化代码）等。
## 开发环境
- 语言：Java 8
- IDE(JAVA)： Eclipse安装lombok插件 或者 IDEA
- 依赖管理：Maven
- 数据库：MySQL5.7、ElasticSearch
- 缓存：Redis、Kafka

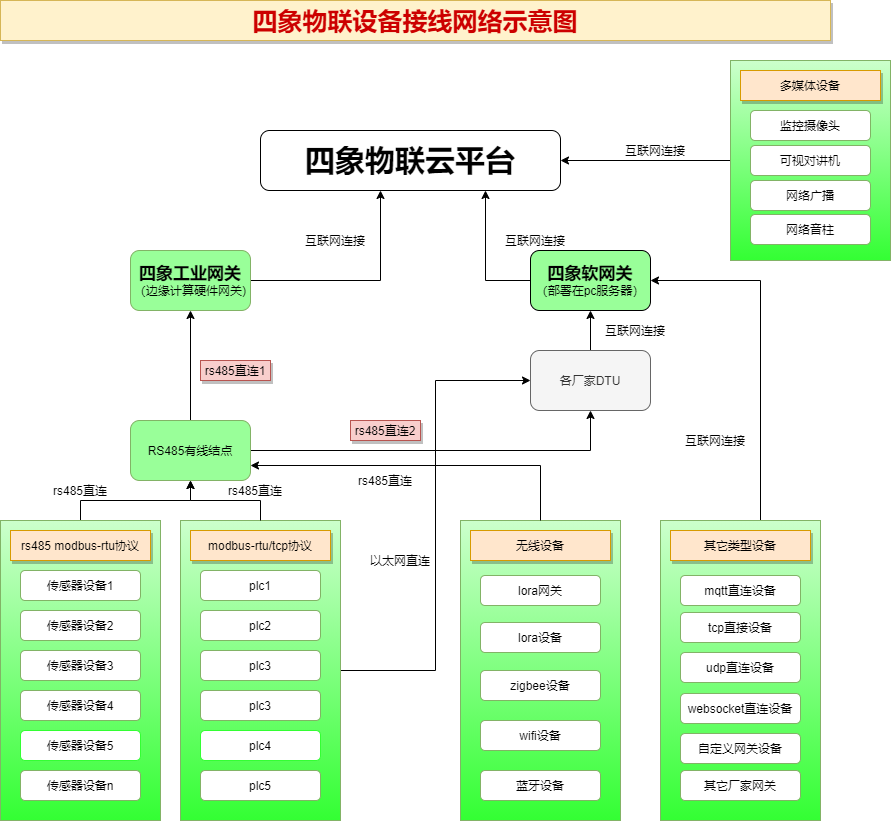

四象物联设备接线网络示例图

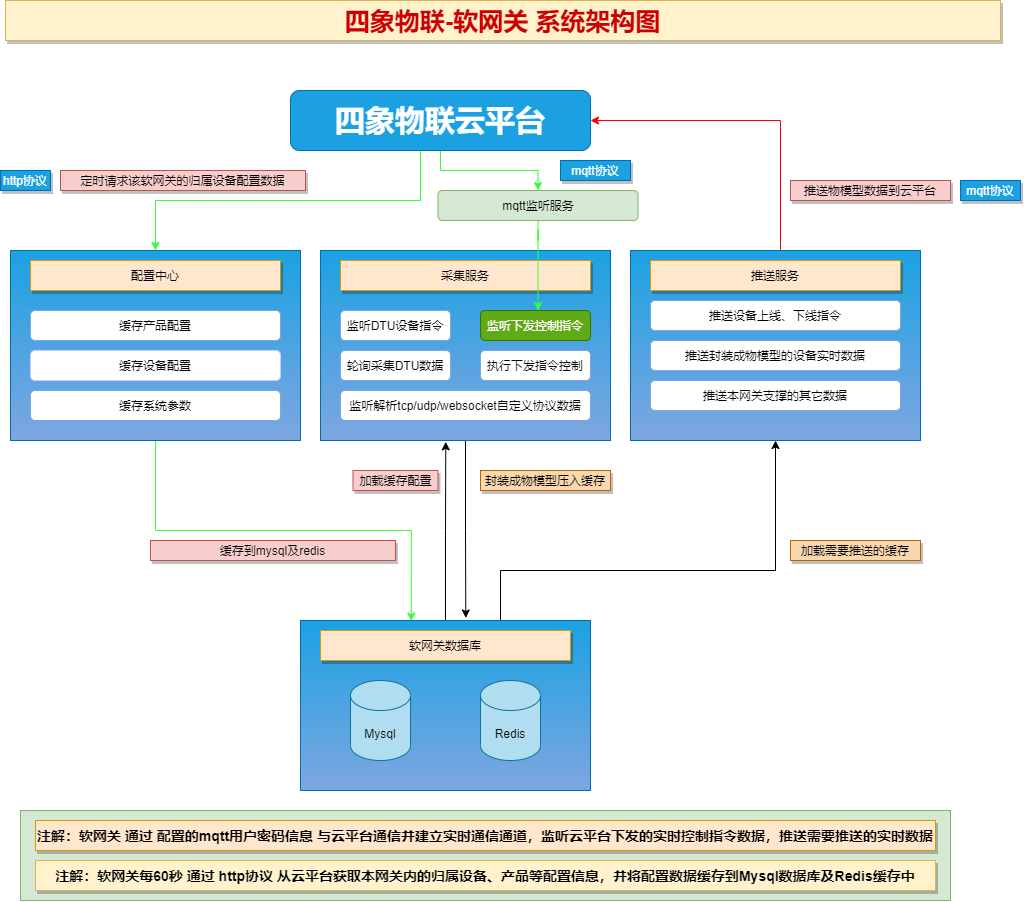

四象物联-软网关 系统架构图

四象物联云平台-业务架构图
